阿牛巴流量計測量原理

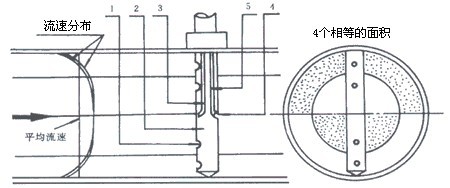

均速管流量計，它是一根沿直徑插入管道中的中空金屬桿，在迎向流體流動方向有成對的測壓孔，一般有兩對，其外形似笛。迎流面的多點測壓孔測量的是總壓，與全壓管相連通，引出平均全壓p1，背流面的中心處開有一只取壓孔，與靜壓管相通，引出靜壓p2。均速管是利用測量流體的全壓與靜壓之差來測量流速。
流量計算公式：
式中: ，——分別為質量流量（㎏/s）和體積流量（m3/s）；
——流量系數 ；
——可膨脹系數；
——管道內徑，m；
——被測流體密度，㎏/m；
——差壓，Pa；
阿牛巴流量計特點
1、 均速管流量計可用于液體、氣體和蒸汽流量等各種介質流量測量；
2、 均速管流量計結構，壓力損失小，安裝、拆卸方便，維護量小；
3、 適合大管道，和不規則管道的流量測量；
4、 壓力損失小（與孔板相比較，僅為孔板的5%以下），大大減少了動力消耗，節能效果顯著。
5、 一體化式結構，成套性好；
6、 管道口徑適應范圍大，當管徑越大時，采用插入式結構，其優越性也愈突出；
7、 準確度及長期運行穩定性好，準確度可達1％，穩定度可達±O.1％；
8、 多參數智能變送，全動態溫壓自動補償。不受壓力溫度變化影響
9、 現場指示、遠傳兼容，方便系統組建及入網。
10、 開放式數字平臺，多用途串行接門?，F(xiàn)場總線結構，HART通訊協議
阿牛巴流量計主要技術參數
1. 量程比20：1
2. 通用管徑：8mm～8000mm；
3. 測量精度：±1.0％；
4. 重復精度：±0.1％；
5. 工作壓力：0～40Mpa；
6. 工作溫度：-100℃～800℃；
7. 適用介質：空氣、煤氣、煙氣、天然氣、自來水、鍋爐給水、含腐溶液；飽和蒸汽、過熱蒸汽等
8. 參照標準：ISO 3966-197、JB/T5325-1991及GB/T2624-2006
9. 連接方式：插入式法蘭連接，插入式螺紋連接、管道式法蘭連接、管道式螺紋連接
阿牛巴流量計結構形式

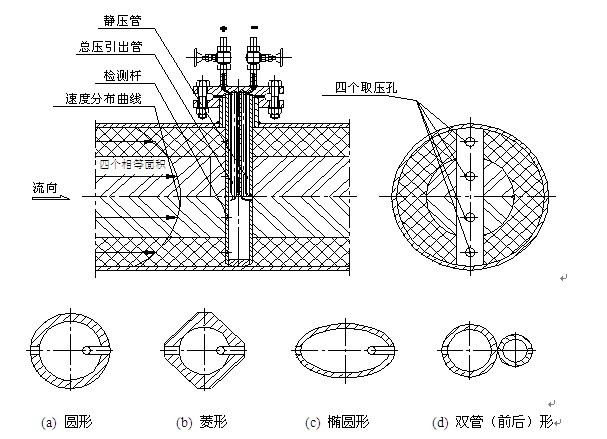

1、均速管流量計由檢測桿、取壓口和導桿組成。均速管的檢測管截面形狀分為圓形、菱形、橢圓形等多種結構。如圖所示。

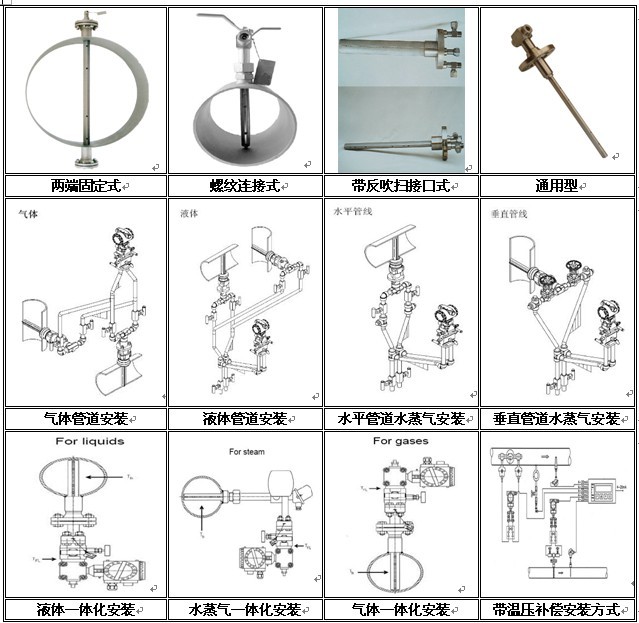

2、阿牛巴流量計結構及安裝圖
