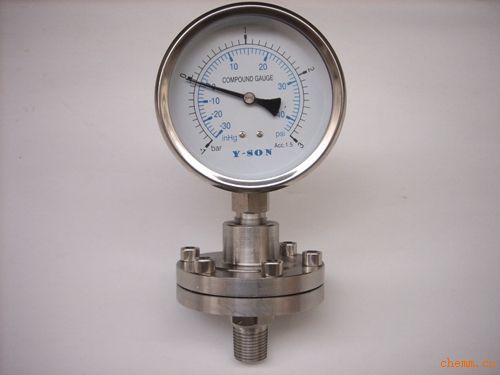

為使通用型壓力表能適用于測量強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的介質壓力以及必須避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且易清洗的場合，應必須采用由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。
由于隔膜壓力表系統由填充了密封液作為傳遞壓力的介質，則由于密封液的溫度體膨脹系數，使壓力儀表隨受壓部溫度升高而示值也升高，其溫度影響量與密封液體膨脹系數，隔膜剛度以及受壓部溫度有關，尤其對于低量程的壓力儀表，則影響更明顯。一般受壓部溫度誤差規定不大于0.1%/℃。故隔膜壓力儀表總的溫度影響一般是由通用型儀表溫度影響量與隔膜裝置受壓部溫度影響量兩者之和。
特性及用途編輯
氣體密度繼電器為耐振型，具有指示、控制一體化、高精度、高安全性、高可靠性、良好的密封性和較強的環境適應能力等特點，為電力行業中的高壓電氣設備的安全運行提供了新穎檢測控制儀表。
不銹鋼隔膜壓力表主要用于石油化工、制堿、化纖、染化、制藥、食品和制酷等工業部門生產過程中測量流體介質壓力之用。
結構原理編輯
當測量介質的壓力P作用于隔膜，則隔膜產生變形，壓縮壓力儀表測壓系統的密封液，使其形成P－△P的壓力國。當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓系統形成的壓力就近于測量介質的壓力?？刂破饔擅芏葯z測系統和觸點裝置組成。
采用帶溫度補償?shù)膲毫y量方式,對密封容器中SF6氣體在某一密度值所對應的壓力值進行檢測和控制,實現對氣體密度監測的目的.
在密封容器中,某一溫度(20℃)下的SF6氣體壓力值可視作該溫度(20℃)下的氣體密度值.我們把20℃時氣體壓力值作為其對應密度的代表值,并均以此作為標度值.當環境溫度變化時,由溫補元件補償因溫度變化所引起的氣體壓力變化值.因此,只要SF6氣體密度不變,繼電器的指示值也不變.
密度檢測系統由敏感元件、傳動機構、溫補元件和指示裝置等構成。當氣體密度變化時，通過敏感元件的位移，經傳動機構轉換成指示值。當環境溫度變化影響，則由溫補元件進行補償修正。
觸點裝置在當SF6氣體密度降到某一設定值時，按預先設定值，立即正確、可靠地發出報警和閉鎖控制信號，以確保高壓電氣設備的正常安全運行。
5技術指標編輯
連接器代號：
Z：直接式（被測介質溫度<80℃）
ZN：阻尼器
SR：散熱器（被測介質溫度<200℃）
RL1/2/4：軟管連接（1、2、4分別代表軟管長度m）
GL：角形連接（被測介質溫度<150℃）
隔膜隔離器代號： MF：敞開式凸面（≤25 Mpa）
MG：工字形（≤4 Mpa）
ML：螺紋式（≤60 Mpa）
MZ：螺栓式（1～25 Mpa）
MH：均質機用（10～60 Mpa）
MC：夾子式（0.1～2.5 Mpa）
MN：螺母式（0.1～2.5 Mpa）
隔膜材料：316、316L、哈氏合金、蒙耐爾合金、鉭、氟塑料
