側裝式磁翻柱液位計

在線咨詢全國熱線
0517-83301555

側裝式磁翻柱液位計的最顯著特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全、可靠、耐用，而且各種型號的液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖；配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mADC標準信號，實現遠距離指示、檢測、記錄與控制。該系列側裝式磁翻柱液位計可廣泛適用于電力、石油、化工冶金環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。

技術參數

● 測量范圍：300～15000mm
● 準確度：  ±10mm，±16mm
● 翻柱直徑：10mm,16mm
● 工作壓力：≤2．5Mpa(2.5MPa以上可另行設汁)
       防腐型≤0．6Mpa
● 介質密度：≥0．45g／cm³
● 介質密度差：≥0.15g／cm³(測量界位)
● 介質溫度：-20℃　+250℃(特殊要求可達450℃)
● 介質粘度：≤0.4Pa·S，對于粘度大的介質或溫度
   低時易結品的介質，可根據用用戶要求選
   用加熱型夾套式液位汁。
● 環境振動：頻率≤25Hz，振幅≤0．5mm
● 跟隨速度：≤0.08m/s
● 本廠出廠連接法蘭尺寸：DN25，PNl.0(公制管)
● 連按法蘭：采用化工部1998年最新頒布的
   HG20592～20635-97法蘭標準，若采
   用其他法蘭標準(如GB、ANSI、DIN等標準)請用戶在定貨時注明。
   對于高壓型側裝式磁性液位計連接法蘭采用HG20595－用97帶頸對焊連接法蘭DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在訂貨時注明。
● 如有特殊要求可在定貨時商

結構原理

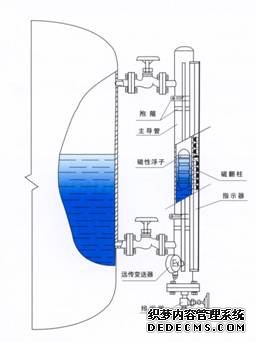

液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180。，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界位處為容器內介質液位的實際高度，從而實現液位的指示。

型號規格

系列型號 UHZ-518	結構特點	接液材質	測量范圍 (mm)	適用介質條件				法蘭連接		重量
系列型號 UHZ-518	結構特點	接液材質	測量范圍 (mm)	溫度 (℃)	壓力 (Mpa)	密度 g/cm³	粘度 (Pa.s)	DN	PN	基本重量	加長基本重量
C10	標準型	1Cr18Ni 9Ti0Cr18Ni9 (304)	300- 8000	-20 +150	0-2.45	0.5-2	≤0.04	25	1.0 1.6	6	5
C11	高壓型		300- 8000	-20 +150	2.45-9.6	0.5-2	≤0.04	25	2.5 4.0	6	6
C12	高溫型高壓型		300- 8000	-20 +350	2.45-9.6	0.5-2	≤0.04	25	6.3 1.0	6	6
C13	低溫型號 (防霜型)		300- 3500	>-40	0-2.45	0.5-2	≤0.04	25	1.6 2.5	6	7.5
C14	液氨、液化石油氣專用型		300- 15000	-20 +150	0-2.45	0.45-0.7	≤0.05	25	2.5	6.5	6
C15	耐腐型	00Cr17Ni14Mo2 (316L)	300- 8000	-20 +150	0-2.45	0.5-2	≤0.04	25	1.6	6	5
C16	防腐型（ PP外層玻璃鋼）	PP	300- 5000	20 +100	0-0.6	0.5-2	≤0.04	32	1.6	3	3
C17	防腐型（ PVC 外層玻璃鋼）	U-PVC	300- 5000	20 +60	0-0.5	0.5-2	≤0.04	32	1.6	3	3
C18	防腐型	ABS	300- 5000	-20 +120	0-0.6	0.5-2	≤0.04	32	1.0	3	3
C19	防腐型（不銹鋼內 襯PP）	PP	300- 15000	-20 +100	0-1.0	0.5-2	≤0.04	25	1.6	4	5
C20	防腐型	PE	300- 5000	20 +40	0-0.6	0.5-2	≤0.04	25	1.6	6	7
C21	蒸氣夾套加熱型	1Cr18Ni9Ti	300- 15000	-20 +150	0-2.45	0.5-2	≤0.05	32	1.6	6	8
C22	高粘度介質型	0Cr18Ni9 (304)	300- 15000	-20 +150	0-2.45	0.5-2	≤0.05	32	1.6	6	5
C23	食品專用型	1Cr18Ni9Ti	300- 15000	-20 +150	0-1.6	0.5-2	≤0.05	50	1.6	7	5

UHZ-518C□□

配套儀表及附件內容

盲板法蘭，不配排污閥

液位計底部配排污閥

無液位報警開關

高位報警開關AK-3型，有記憶功能，故障不排除，信號不消除

低位報警開關AK-4型，有記憶功能，故障不排除，信號不消除

高位、低位報警開關全配，有記憶功能AK-3型和AK-4型

高位報警開關，區域型報警AK-1型

附DF-1型轉換言放大器壹臺
PF113A插座壹只

JTX-012-22F大功率繼電器（單點：壹只，雙點貳只）PF083A插座

低位報警開關，區域型報警AK-1型

高位、低位報警開關全配，區域型報警AK-1型貳臺

高位和低位一體化型報警開關，區域型報警AK-2型

無液位控制開關

上限控制開關，單點干簧CK-1型

下限控制開關，單點干簧CK-1型

上限、下限控制開關全配，單點干簧CK-1型貳付

上限、下限控制開關一體化，雙點干簧CK-2型

上限控制開關，霍爾型傳感器CK-3型

下限控制開關，霍爾型傳感器CK-4型

上限、下限控制開關全配，霍爾型傳感器CK-3型貳付

上限、下限控制開關一體化，霍爾型傳感器CK-4型

無遠傳變送器裝置

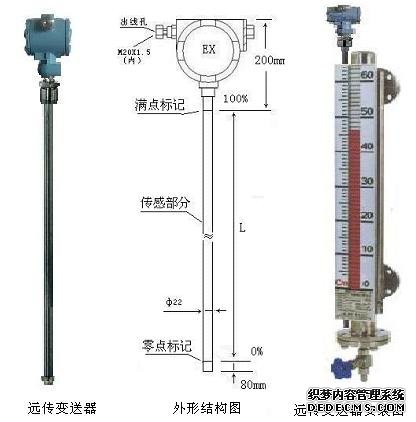

配LB型捆綁式變送器，輸出二線制4-20mADC

靜壓式遠傳變送器，（URS-100）輸出二線制4-20mADC

普通防水型

本質安全型ibⅡCT4，可配齊納安全柵或IS4041-Ex隔離柵

隔爆型dⅡCT4

不配遠傳顯示儀表

數字、光柱顯示調節報警儀 XGTH-510（豎式）

數字、光柱顯示調節報警儀 XGTA-810（橫式）

數字顯示調節報警儀 XMTA-810（橫式）

雙光柱液位顯示儀 XGH-202（豎式）

智能型液位/容量（重量）顯示調節儀XMT-620（橫式）

-□□□□

測量范圍

-□□

介質密度(g/cm³)

開口常壓容器

□

工作壓力(MPa)

安裝示意圖

定貨需知

.提供液位計的型號

.測量范圍法蘭中心距
.法蘭標準如無特殊要求均按DN20生產
.輔助裝置(信號要求)--高低位報警或4-20MA輸出
.可根
