一、概述
超聲波液位儀是一種智能型非接觸式物位測量儀表。產品具有自動功率調整，增益控制，溫度補償，采用先進的檢測技術和計算技術，提高儀表的測量精度，對干擾回波有抑制功能，保證測量結果的真實。產品可廣泛用于各種液體的液位和固體的物料高度的測量，也可用于距離的測量。
二、主要參數
電源：DC-24v（24v—30v） 輸出：4—20mA (兩線制)
量程：0—10m（任何段） 盲區：0.3—0.6m
分辨率：1mm 精確度：0.25%
環境溫度：-25℃—60℃ 防護等級：IP65

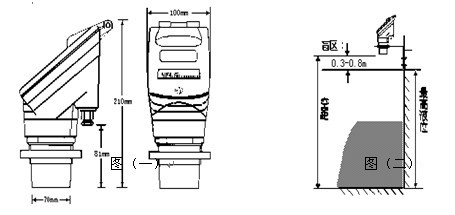

三、外形尺寸（圖1所示）
四、安裝與接線
<一>安裝
超聲波液位儀安裝方便，直接利用傳感器上的螺紋安裝，并注意以下幾點：
1、傳感器和最高物位之間距離應大于盲區（安置高度≥物位最高高度+盲區）同時要保證傳感器軸線應垂直于被測物體。
2、在固定當中必要時可加橡膠墊圈，同時盡可能遠離噪聲源。
3、因傳感器發射波夾角的存在，在安置時應與器壁保持一定的距離，安置示意圖見圖（2）

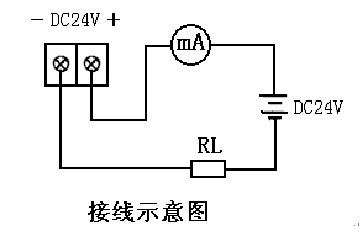

<二>接線 如“接線示意圖”接線
五、菜單介紹(各代碼的說明、參數意義)
PASS 密碼菜單（輸入3456進入菜單）
P-00 空距:傳感器到池（罐）底的距離，或測距時的最大測距
P-01 滿量程：最高液位，對應于電流輸出20mA
P-02 測量肓區：即傳感器到液（物）體面的最小距離，在這區間內儀表無法正常工作，一般取值30-60CM
P-03 測量數據的變化率：即每次采樣允許的最大變化量，單位為mm/T，一般取10-30mm,當設定為“00”時測量數據按實際變化值變化
P-04 顯示內容：顯示距離與液位的切換，設定為“00”時顯示距離，設定為“01”時顯示液位

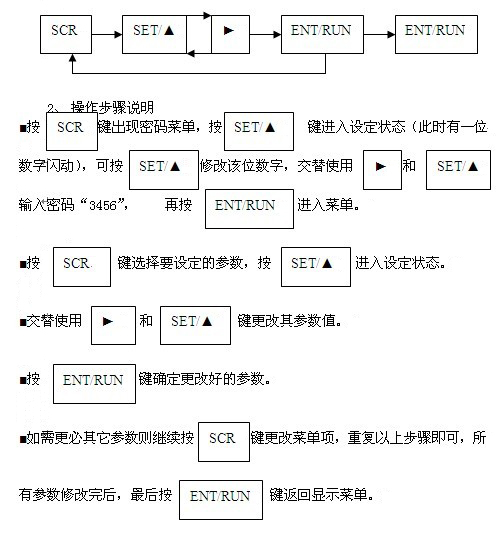

六、操作說明
操作步驟
